系统组成：

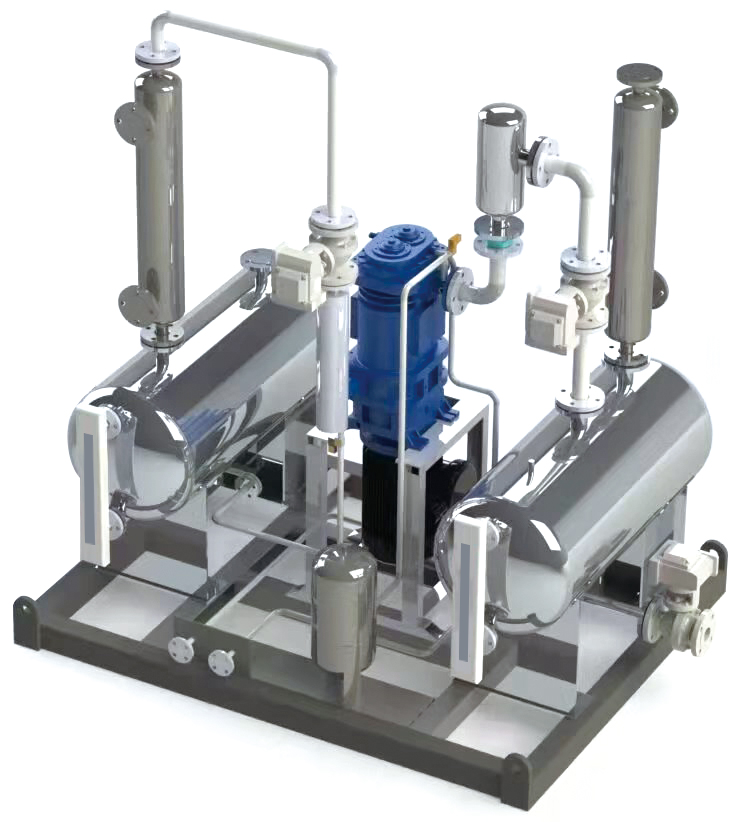

真空泵组提供稳定的真空环境，是系统的核心动力源。换热器对溶媒蒸汽进行冷凝，使其液化并易于回收。高效绕管式换热器具有传热效率高、体积小等优点。气液分离器将冷凝后的溶媒液体与未冷凝的气体进行分离，确保回收的溶媒纯净无杂质。收集装置用于储存回收的溶媒液体，方便后续处理或再利用。控制系统通过PLC等自动化控制设备，实现对整个系统的远程监控和自动调节。

工作原理：

在负压条件下，原料罐中的溶媒受热汽化。汽化的溶媒蒸汽被真空泵抽吸并送入换热器中。换热器对溶媒蒸汽进行冷凝，使其液化成液滴。液化后的溶媒液体流入收集 装置中进行储存。未冷凝的气体和少量未分离的液态溶媒经过进一步处理后排放。

系统优势：

高效回收，系统采用先进的换热技术和气液分离技术，能够实现高效、快速的溶媒回收。环保节能，通过回收再利用溶媒，有效减少了溶媒的消耗和环境污染。同时， 系统采用节能设计，降低了能耗。自动化控制，系统配备PLC等自动化控制设备，实现了远 程监控和自动调节，提高了操作便捷性和安全性。广泛适用性，系统适用于各种制药、化工等行业的溶媒回收需求，具有较高的通用性和灵活性。

应用案例：

真空溶媒回收系统已广泛应用于制药、化工等行业的有机物料回收及泵后尾 气处理中。例如，在制药行业中，该系统可用于负压蒸馏、干燥、结晶、过滤、脱臭等工艺 过程中的溶媒回收；在化工行业中，该系统可用于聚合、单体回收、物料输送等工艺过程中的溶媒回收。
