工作原理

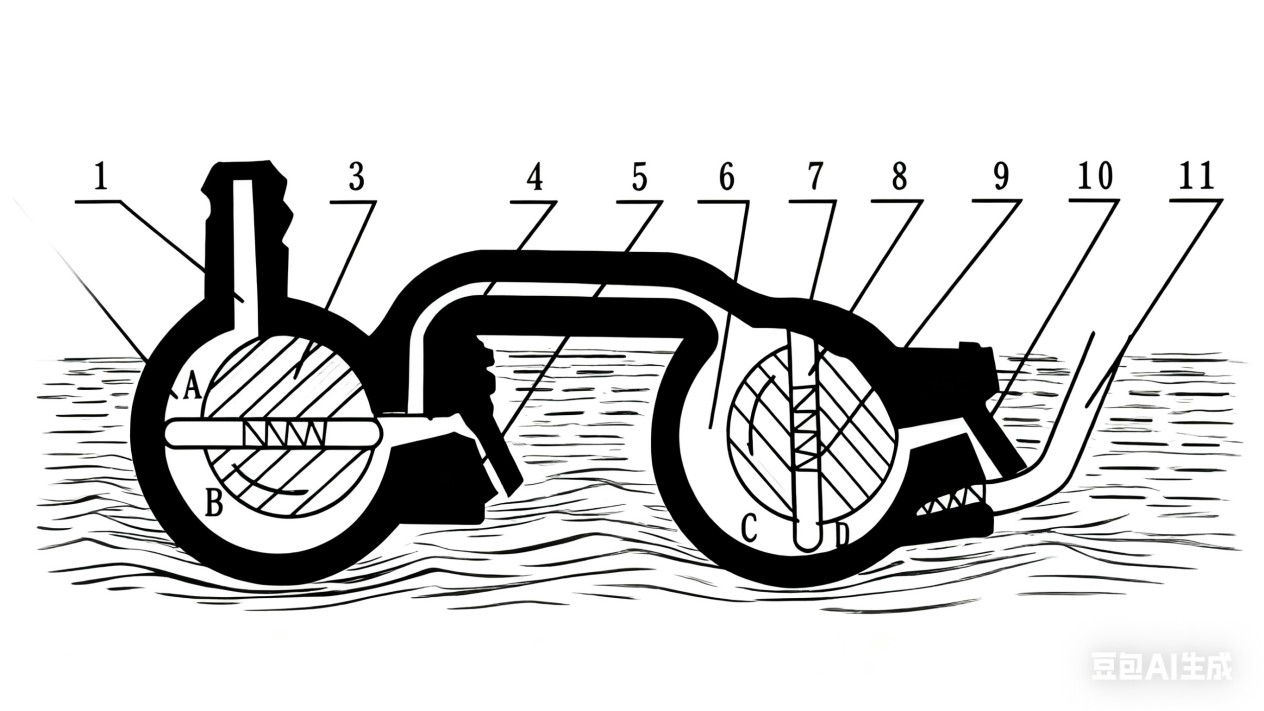

转子3及7与高真空室外1及低真空室6相切，转子3及7沿箭头方向旋转，带动转子槽内滑动的转片旋转，由于弹簧9及离心力的作用，转片外端紧贴高低真空室的内表面滑动，把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来，形成二或三个容积，并且周期性的大小变化，当在图示旋片式真空泵位置继续旋转时A及C容积逐渐增大，被抽容积气体没进气嘴进入泵内，同时B及D容积逐渐减少，压力升高，随后冲开排气阀门5及10，将气体排出真空室外，气体经过油面而排于大气之中，因为油是淹住排气门的，故能防止气体返回真空室。当抽气压强较高时，高低真空室的阀门都排气，相当于单级泵，当真空度较高时，全部气体进入真空室，再由排气阀门10 排出，此时二级串联即进入双级泵工作。

产品特点

1. 使用方便，安装，维护简单

2. 极限真空高，可达0.06 Pa

3. 2X 型旋片式真空泵设有气镇阀，可抽除少量水蒸气；

4. 旋片式真空泵的极限真空度高；

5. 内装强制进油，润滑充分，性能可靠；

6. 设有自动防返油双重保险装置；

7. 保持进气压强为1.33×101 Pa时仍可连续运转；

8. 不漏油、不喷油、不污染工作环境。
